Czy światłowód można zginać? Dowiedz się!

Czy światłowód można zginać – to pytanie zadaje sobie każdy, kto instaluje ten typ okablowania w domu lub biurze i chce uniknąć problemów z połączeniem. Sprawdź, na co uważać i jak bezpiecznie poprowadzić światłowód. W tym artykule pokażę Ci, co się dzieje, gdy światłowód zostanie zgięty za mocno i jakie są bezpieczne metody instalacji. Poznasz też różnice między tradycyjnym a elastycznym światłowodem. Zapraszam do lektury, szczególnie jeśli chcesz uniknąć kosztownej wymiany kabla lub utraty internetu.

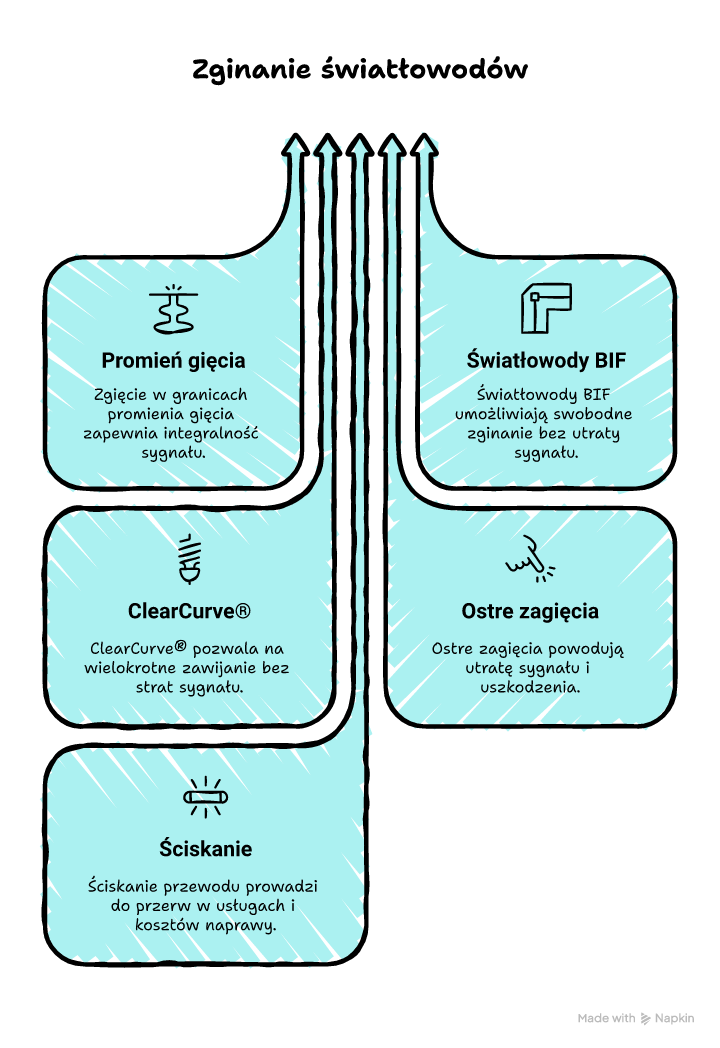

Najważniejsze informacje z tego artykułu:

• światłowód można zginać, ale tylko w granicach promienia gięcia określonego przez producenta;
• nadmierne zgięcie klasycznego światłowodu prowadzi do utraty sygnału, a nawet jego uszkodzenia;
• są dostępne światłowody niewrażliwe na zginanie (BIF), które można wyginać znacznie swobodniej;
• nowoczesne rozwiązania jak ClearCurve® od Corning® pozwalają na wielokrotne zawijanie bez strat sygnału;
• ostre zagięcia i ściskanie przewodu prowadzą do przerw w świadczeniu usług i dużych kosztów naprawy.

Sprawdź też: czy światłowód można łączyć?

Czy światłowód można zginać?

Tak, światłowód można zginać, ale tylko do pewnego stopnia. Każde włókno światłowodowe ma określony bezpieczny promień gięcia, którego nie można przekraczać bez ryzyka pogorszenia jakości połączenia. W tradycyjnych kablach zaleca się nie przekraczać promienia 20 mm, czyli około 0,79 cala. Jeśli przewód zostanie zgięty zbyt ciasno, może dojść do utraty sygnału świetlnego, a w skrajnych przypadkach – do trwałego uszkodzenia kabla.

Włókna szklane w klasycznych przewodach są bardzo kruche. Nawet lekkie przyciśnięcie meblem albo nieostrożne zawinięcie za listwą może doprowadzić do mikrourazów, które dopiero po czasie skutkują degradacją połączenia. Dlatego najlepiej zachować delikatność – światłowód to nie zwykły kabel elektryczny.

Jeśli zastanawiasz się, co daje światłowód, to w dużej mierze stabilność i prędkość. Ale tylko pod warunkiem, że instalacja będzie wykonana poprawnie.

Co się dzieje, gdy zgniesz światłowód za mocno?

Gdy zgięcie przekroczy dozwolony promień gięcia, światło przestaje prawidłowo przemieszczać się przez rdzeń włókna. Pojawia się zjawisko ucieczki światła lub jego odbicia pod niewłaściwym kątem, co skutkuje tłumieniem sygnału. W praktyce oznacza to spowolnienie działania internetu lub jego całkowity brak.

Oprócz utraty sygnału ryzykujesz także uszkodzenie fizyczne okablowania. W takim przypadku konieczna jest wymiana części instalacji.

Wg szacunków firmy badawczej Gartner, każda minuta przestoju w dostępie do internetu może oznaczać stratę sięgającą nawet 5600 dolarów. Dotyczy to głównie firm, ale w domu również potrafi być bardzo uciążliwe.

Wskazówka: Jeśli musisz poprowadzić światłowód wokół mebli lub w narożniku, stosuj łuki o dużym promieniu i nigdy nie przygniataj kabla do ściany ani podłogi.

Dlaczego tradycyjne światłowody są podatne na uszkodzenia?

Światłowody składają się z bardzo cienkiego rdzenia wykonanego z czystego szkła lub plastiku. Ten rdzeń biegnie przez środek kabla i otacza go warstwa zwana płaszczem. Płaszcz działa jak lustro – odbija światło do wnętrza dzięki zjawisku całkowitego wewnętrznego odbicia. Jeśli kabel zostanie zgięty, kąt odbicia się zmienia. Zmiana ta powoduje, że światło ucieka, co skutkuje osłabieniem sygnału.

Poza płaszczem każdy światłowód posiada także specjalną warstwę ochronną – pokrycie, które zabezpiecza przed działaniem czynników mechanicznych, takich jak nacisk czy właśnie silne zginanie. Pokrycie amortyzuje drobne zagięcia, ale nie poradzi sobie z ostrym łamaniem przewodu.

Czym są światłowody niewrażliwe na zginanie?

To specjalna kategoria światłowodów, które znoszą znacznie większe wygięcia bez utraty jakości połączenia. Bend-Insensitive Fiber (BIF) powstały z myślą o instalacjach w trudnych warunkach przestrzennych i intensywnym zarządzaniu kablami. Można je owijać wokół palca, bez obaw o złamanie rdzenia czy utratę sygnału.

Jednym z najlepszych przykładów BIF jest technologia ClearCurve® opracowana przez firmę Corning®. Te światłowody nadają się idealnie do szaf sieciowych, kanalizacji technicznej, a także do domów, gdzie często trzeba manewrować okablowaniem wokół mebli czy listew.

Główne zalety światłowodów BIF

• zwiększona elastyczność – możesz je zginać w promieniu nawet kilku milimetrów bez utraty sygnału;
• lepsze wykorzystanie miejsca instalacyjnego – kabel można prowadzić po krótkich trasach i w ciasnych przestrzeniach;
• łatwiejszy montaż – nie trzeba wykonywać dużych łuków i rezerwy kablowej;
• mniejsze ryzyko uszkodzeń – nawet podczas przesuwania szafy rack nie dochodzi do złamania światłowodu;
• sprawdzony w testach tłumienia – PATCHBOX przeprowadził testy pokazujące minimalną utratę sygnału przy ekstremalnych wygięciach.

Kiedy warto postawić na BIF zamiast zwykłego światłowodu?

Jeśli instalujesz okablowanie w trudnych warunkach – np. w szafie rack, za ścianą gipsową albo na ograniczonej przestrzeni – BIF sprawdza się lepiej. Świetnie nadaje się również tam, gdzie kable często zmieniają położenie, a zarządzanie okablowaniem to codzienność. Przykładem może być centrum danych czy biuro coworkingowe z dynamiczną infrastrukturą IT.

PATCHBOX oferuje kompletne rozwiązania bazujące na BIF, w których kable światłowodowe są zwijane w systemach bębnowych. Daje to elastyczność w długości i ochronę przed niepowołanym dotykiem czy ciągnięciem za przewód.

Wskazówka: Jeśli instalujesz światłowód w domu, rozważ zakup wersji z funkcją BIF nawet na krótkie odcinki – oszczędzisz czas i unikniesz stresu przy układaniu kabla w ciasnych miejscach.

Jak bezpiecznie zginać światłowód – krok po kroku

W przypadku konwencjonalnego kabla przyda się ostrożność i przestrzeganie kilku zasad. Poniżej opisuję, jak zginać światłowód zgodnie z zaleceniami producentów.

Instrukcja bezpiecznego zginania światłowodu

1. Sprawdź dokumentację kabla – odszukaj minimalny dopuszczalny promień gięcia konkretnego modelu kabla.
2. Używaj elementów prowadzących – rynienki i osłony kablowe pomogą zachować odpowiedni promień skrętu.
3. Unikaj ostrych narożników – prowadź światłowód po łagodnych łukach.
4. Nie przyciskaj kablem – unikaj prowadzenia go pod meblami lub między elementami, które mogą go zgnieść.
5. W razie potrzeby zastosuj BIF – w newralgicznych punktach warto zastosować fragment przewodu niewrażliwego na zginanie.

Podsumowanie

Światłowód można zginać, ale trzeba przestrzegać zasad określonych dla danego modelu kabla. Zbyt ciasne zgięcie może doprowadzić do utraty sygnału albo całkowitego uszkodzenia rdzenia. Jeśli zależy Ci na elastyczności, postaw na światłowody BIF, które dobrze radzą sobie z zawijaniem i układaniem w niewielkiej przestrzeni. Przemyślana instalacja to gwarancja, że światłowód posłuży Ci przez lata.

Zadbaj o odpowiednie rozmieszczenie i wystrzegaj się ostrych zagięć – wtedy Twój internet będzie działał bez przerw.

FAQ

Q: Jaki jest bezpieczny promień gięcia światłowodu?

A: Zazwyczaj wynosi on minimum 20 mm, ale może się różnić w zależności od producenta i modelu kabla.

Q: Czy można prowadzić światłowód przez listewkę przypodłogową?

A: Tak, pod warunkiem że nie jest zbyt ciasno zgięty lub dociśnięty. Zadbaj o łagodny łuk wewnątrz listwy.

Q: Jak rozpoznać, że światłowód został uszkodzony przez zginanie?

A: Zauważysz spadki prędkości, zrywanie połączenia lub migotanie światła w złączach optycznych.
