Jaki kabel do anteny LTE wybrać, aby zapewnić najlepszą jakość sygnału?

Dobór właściwego kabla do anteny LTE to sprawa, która z pozoru wydaje się prosta – ale tylko do momentu, gdy trzeba połączyć konkretną antenę z konkretnym routerem. Sprawdź, jak dopasować kabel do anteny LTE, aby nie tracić sygnału i nie przepłacać. W tym artykule pokażę Ci, na co zwrócić uwagę i jakie typy kabli wybrać zależnie od długości instalacji, rodzaju urządzeń i warunków montażu. Jeśli chcesz szybko zrozumieć, jaki kabel do anteny LTE będzie najlepszy w Twoim przypadku, przeczytaj dalej.

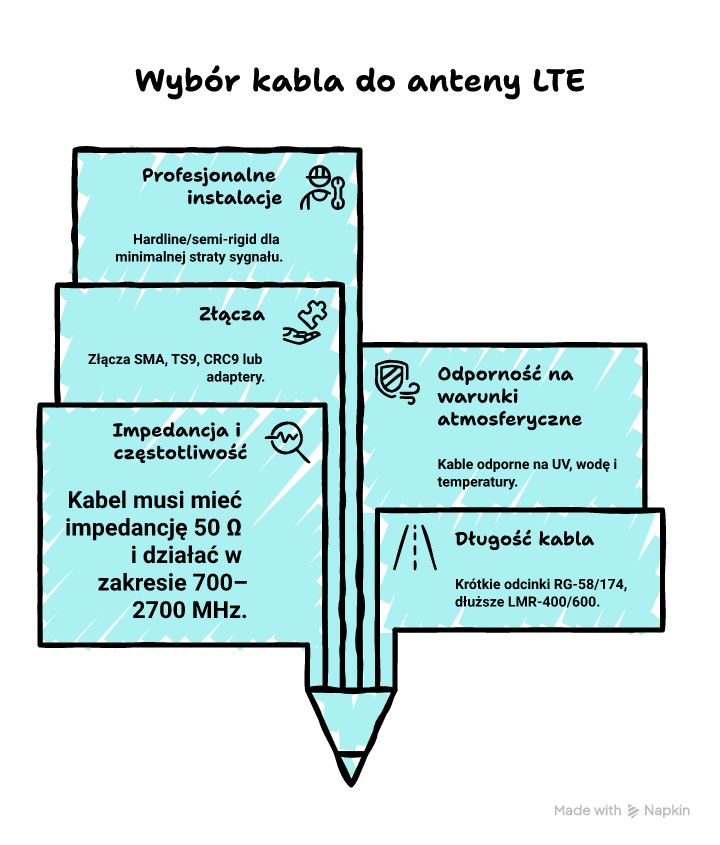

Najważniejsze informacje z tego artykułu:

przewód do anteny LTE musi mieć impedancję 50 Ω i działać w zakresie 700–2700 MHz;
krótkie odcinki można wykonać na RG-58 lub RG-174, ale przy dłuższych lepiej postawić na LMR-400 lub LMR-600;
należy dobrać złącza pasujące do anteny i routera (np. SMA, TS9, CRC9) lub zastosować adaptery;
instalacje zewnętrzne powinny wykorzystywać kable odporne na UV, wodę i zmienne temperatury;
hardline lub semi-rigid sprawdzą się w instalacjach profesjonalnych, gdzie liczy się minimalna strata sygnału.

Na skróty: Pokaż

Jaki kabel do anteny LTE wybrać?

Kabel do anteny LTE powinien mieć impedancję 50 Ω i jak najniższe straty w paśmie 700–2700 MHz. Modele LMR-400 i LMR-600 dobrze się sprawdzają nawet przy dłuższych instalacjach.

Kiedy wybierzesz kabel o innych parametrach niż 50 Ω, ryzykujesz odbicia sygnału, stratę jakości i nagłe spadki prędkości internetu. Zakres częstotliwości LTE zwykle mieści się w granicach 700 MHz–2700 MHz, więc przewód musi je obsługiwać bez nadmiernego tłumienia.

Sprawdź też: Jaki kabel do światłowodu? Dowiedz się!

Popularne typy kabli do zastosowań LTE:

LMR-400 – kompromis między stratą a elastycznością, idealny do 10–15 m długości;
LMR-600 – najniższe tłumienie przy długich liniach antenowych, ale większa średnica i sztywność;
Belden 9913F-2 – doskonałe parametry w profesjonalnych instalacjach wewnętrznych i zewnętrznych;
RG-58/U – tania opcja na krótkie, wewnętrzne odcinki do 2 m;
RG-174 – bardzo elastyczny, nadaje się do krótkich instalacji w wąskich przestrzeniach.

Wskazówka: Jeśli instalacja przekracza 15 metrów, nie idź na kompromis – wybierz LMR-600 lub hardline, nawet jeśli musisz użyć dodatkowych adapterów.

Sprawdź też inne artykuły z tej serii:

Dlaczego impedancja kabla 50 Ω jest tak ważna?

Kabel używany do LTE musi mieć impedancję 50 Ω, ponieważ dokładnie tyle ma większość urządzeń radiowych i anten LTE. Użycie innego typu, np. RG-6 z impedancją 75 Ω, prowadzi do niedopasowania.

Niedopasowanie impedancji zwiększa straty sygnału przez odbicia i zaburza pracę anteny, co może skutkować spadkiem prędkości internetowej nawet o 50%. Z tego powodu kabel, konektory i ewentualne adaptery powinny być wykonane w standardzie 50-ohmowym.

Jakie są najlepsze złącza do kabli LTE?

Najczęściej spotykane złącza w urządzeniach LTE to SMA, RP-SMA (reverse polarity), N-type, CRC9, TS9, a czasem U.FL lub FME. Wybrany kabel powinien kończyć się zgodnym złączem lub wymagać adaptera.

Dopasowanie złączy do urządzenia jest kluczowe, ponieważ błędne podłączenie prowadzi do strat sygnału i niemożliwej komunikacji między anteną a routerem.

Typowe kombinacje złączy i adapterów:

TS9 (modemy mobilne) – potrzebujesz adaptera SMA → TS9;
CRC9 (starsze modemy Huawei) – użyj adaptera SMA → CRC9;
SMA (routery MikroTik, Teltonika) – bezpośrednie podłączenie kabla SMA do urządzenia;
N-type – zwykle w antenach zewnętrznych, wymaga kabla zakończonego męskim złączem N.

Sprawdź też: Jak wygląda światłowód? Dowiedz się!

Przykładowe adaptery:

Adapter SMA → TS9: SMA męski do TS9 męskiego (np. E83206);
Adapter SMA → CRC9: SMA męski do CRC9 męskiego (np. E83201);
Adapter SMA → FME: dla starszych anten FME.

Wskazówka: Dwa różne złącza w antenie i routerze nie są problemem, jeśli użyjesz dobrych adapterów – ale pamiętaj, by też one miały impedancję 50 Ω.

Jak długość kabla wpływa na tłumienie sygnału LTE?

Tłumienie rośnie z długością kabla – im więcej metrów, tym większe straty. Dobierając kabel, musisz uwzględnić nie tylko odległość, ale też tłumienie na danej częstotliwości w dB/m.

Najlepiej, jeśli całkowita suma strat (kabel + złącza + adaptery) nie przekracza 3 dB – to praktyczna granica, powyżej której siła sygnału LTE zaczyna drastycznie spadać.

Krok po kroku – jak wyliczyć stratę sygnału:

Weź wartość tłumienia z tabeli (np. 0,22 dB/m dla LMR-400 przy 1800 MHz);
Pomnóż przez długość kabla (np. 10 m × 0,22 dB/m = 2,2 dB);
Dodaj ok. 0,3–0,5 dB za każde złącze/adapter;
Sprawdź, czy suma nie przekracza 3 dB.

Jaki kabel LTE wybrać na zewnątrz, a jaki do pomieszczeń?

Na zewnątrz stosuj kable z powłoką odporną na UV, wilgoć i zmiany temperatury. LMR-400, LMR-600 lub Belden 9913F-2 dostępne są w wariantach outdoor-rated.

Wewnątrz lepiej sprawdzają się elastyczne modele, jak RG-58 lub RG-174, które łatwo prowadzić w narożnikach lub przy meblach.

Wymagania dla instalacji zewnętrznej:

kabel odporny na promienie słoneczne (UV-resistant);
wodoodporne złącza z uszczelką lub osłoną gelową;
testowany w zakresie temperatur -40°C do +85°C;
dodatkowo – zabezpieczenia przeciwnapięciowe przy dużych masztach.

Sprawdź też: Antena LTE dookólna czy kierunkowa – która lepsza dla Twoich potrzeb?

Jak dopasować kabel do anten konkretnych modeli?

Wiele anten LTE, jak TRANS-DATA LTE KYZ 10/10 czy ATK-LOG ALP LTE MIMO 2×2, ma fabrycznie zamontowane przewody zakończone SMA. Inne, jak Signaflex T2 czy Signaflex Dual Mini X-CROSS, oferują kable CRC9.

Przed zakupem sprawdź, jakie złącze znajduje się w Twoim routerze lub modemie LTE. Jeśli masz dwa złącza, prawdopodobnie korzystasz z MIMO – wtedy potrzebujesz dwóch przewodów lub kabla rozdzielonego na 2x SMA/CRC9.

Przykładowo:

Antena	Złącze	Długość kabla
ATK-LOG ALP LTE MIMO	2x SMA	10 m
Signaflex T2	2x SMA	do wyboru
Signaflex Dual Mini X-CROSS	2x CRC9	10 m

Dla bardziej zaawansowanego zrozumienia sygnału LTE, zajrzyj do materiału Co to jest LTE, który dokładnie wyjaśnia, jak działa transmisja danych mobilnych.

Podsumowanie

Dobór kabla do anteny LTE wymaga kilku konkretnych decyzji – od wyboru impedancji 50 Ω, przez określenie długości instalacji, aż po dopasowanie złącz i odporności przewodu na warunki środowiskowe. Typowe wybory to RG-174 dla krótkich długości i LMR-400 lub LMR-600 dla bardziej wymagających instalacji zewnętrznych.

Nie ryzykuj strat sygnału – sprawdź parametry złącz, zaakceptuj tylko kable z odpowiednimi certyfikatami i kieruj się długością trasy sygnałowej przy wyborze konkretnego modelu kabla.
