Co to jest VLAN? Jakie są jego zastosowania?

Co to jest VLAN? To sposób, żeby w jednej fizycznej sieci zrobić kilka odrębnych sieci logicznych, które zachowują się jak osobne światy. Gdy rośnie liczba urządzeń, zaczyna się tłok w ruchu rozgłoszeniowym, a goście w Wi‑Fi potrafią „widzieć za dużo”, VLAN porządkuje sytuację. Czy da się odseparować księgowość, monitoring i sieć gościnną bez przekładania okablowania i dokładania kolejnych przełączników? Tak, a ja pokażę Ci to prosto i technicznie poprawnie, krok po kroku.

Najważniejsze informacje z tego artykułu:

• vlan to Virtual Local Area Network – wirtualna sieć lokalna działająca w warstwie drugiej modelu OSI;
• vlan dzieli jedną fizyczną sieć na osobne domeny rozgłoszeniowe, więc ogranicza „śmieciowy” broadcast;
• standard IEEE 802.1Q dodaje tag do ramek Ethernet, aby wiele VLAN mogło iść jednym łączem trunk;
• port access przenosi ruch jednego VLAN bez tagu, a port trunk przenosi wiele VLAN z tagami;
• ruch między VLAN-ami wymaga routingu VLAN na routerze lub przełączniku warstwy trzeciej.

Co to jest VLAN i co oznacza ten skrót?

VLAN to skrót od Virtual Local Area Network, czyli wirtualna sieć lokalna, która logicznie dzieli jedną fizyczną sieć na kilka odseparowanych segmentów. W praktyce oznacza to, że ten sam przełącznik sieciowy i to samo okablowanie mogą obsłużyć kilka „podsieci”, a urządzenia w różnych VLAN nie widzą się na poziomie warstwy drugiej modelu OSI. Ja porównuję to do jednego biurowca, w którym masz wiele pokoi – ściany są logiczne, ale dla użytkowników działają jak prawdziwe.

VLAN działa w warstwie drugiej modelu OSI, więc dotyczy tego, jak przełącznik przełącza ramki Ethernet na podstawie adresów MAC. To ważne, bo wiele osób oczekuje, że VLAN „sam z siebie” robi routing jak router. Nie robi. VLAN porządkuje i izoluje ruch warstwy 2, a dopiero routing VLAN (na routerze albo przełączniku warstwy 3) łączy te segmenty w kontrolowany sposób.

Jeśli masz dziś chaos w adresacji, bałagan w kablach albo gości w Wi‑Fi, którzy powinni mieć tylko internet, VLAN daje Ci prosty mechanizm izolacji. W mojej pracy przy sieciach operatorskich i firmowych wielokrotnie widziałem, że sama segmentacja VLAN potrafi uspokoić sieć, bo ruch rozgłoszeniowy przestaje „zalewać” wszystkie urządzenia.

Co daje Ci VLAN w jednym zdaniu – zyskujesz kilka logicznych sieci na jednej infrastrukturze, a komunikację między nimi dopuszczasz wyłącznie wtedy, gdy sam ją zaprojektujesz.

Jak działa VLAN w praktyce na przełączniku sieciowym?

VLAN działa tak, że przełącznik przypisuje ramki Ethernet do konkretnego numeru VLAN, a potem przełącza je wyłącznie w obrębie tej samej domeny rozgłoszeniowej. Najprościej – urządzenia w VLAN 10 „rozmawiają” jak w jednej sieci lokalnej, a urządzenia w VLAN 20 nawet nie dostają ich broadcastów, więc nie „słyszą” tego ruchu.

Przełącznik sieciowy musi wiedzieć, który port należy do jakiego VLAN. Robi to na dwa popularne sposoby – przez przypisanie portu do VLAN (port-based VLAN) albo przez tagowanie ramek Ethernet, gdy jednym łączem niesiesz wiele VLAN.

Mechanika wygląda tak – przełącznik odbiera ramkę, kojarzy ją z VLAN (bo port jest przypisany albo ramka ma tag), uczy się adresu MAC w tabeli przełączania w ramach tego VLAN, a potem wysyła ramkę tylko tam, gdzie trzeba. Dzięki temu od razu maleje zasięg broadcastu i multicastu.

Co się dzieje z ruchem rozgłoszeniowym:

• ARP i inne broadcasty – zostają w obrębie jednego VLAN, więc nie „zalewają” reszty sieci;
• multicast – także trzyma się granic VLAN, chyba że wdrożysz mechanizmy routingu i kontroli multicastu;
• unicast – przełącznik wysyła go w ramach VLAN do portu, gdzie ma nauczony adres MAC.

Wskazówka: Jeśli diagnozujesz „mulenie” sieci, sprawdź liczbę broadcastów na porcie przełącznika i porównaj ją przed i po segmentacji VLAN. Zwykle zobaczysz spadek tam, gdzie wcześniej jedna płaska sieć obsługiwała wszystko.

Czym VLAN różni się od tradycyjnej sieci LAN?

VLAN różni się od płaskiej sieci LAN tym, że LAN traktuje całą infrastrukturę jako jedną domenę rozgłoszeniową, a VLAN świadomie dzieli ją na kilka osobnych domen. W LAN bez VLAN każdy broadcast może dojść do wielu urządzeń, więc rośnie hałas, a izolacja między działami praktycznie nie istnieje bez dodatkowych barier.

W VLAN podział jest logiczny, więc nie musisz przerabiać okablowania ani przestawiać urządzeń. Przenosisz użytkownika do innego VLAN w konfiguracji portu albo w konfiguracji sieci bezprzewodowej, a nie w szafie teletechnicznej.

Różnice, które odczujesz na co dzień:

• izolacja – w LAN wszystko jest „razem”, w VLAN separujesz segmenty (działy, gości, IoT);
• kontrola dostępu – w VLAN łatwiej ustawić reguły routingu VLAN i filtrowania między segmentami;
• porządek operacyjny – w VLAN grupujesz urządzenia wg funkcji, a nie wg tego, gdzie stoją.

Warto też pamiętać o typowym błędzie myślowym – VLAN nie jest zamiennikiem zapory sieciowej. On robi granicę na warstwie drugiej. Dopiero na styku VLAN-ów, czyli na urządzeniu routującym, ustawiasz polityki, które naprawdę kontrolują dostęp.

Dlaczego stosuje się VLAN i jakie daje korzyści?

VLAN stosuje się po to, żeby uporządkować ruch, odseparować grupy użytkowników i uprościć zarządzanie siecią bez zmian w fizycznym okablowaniu. To rozwiązanie, które często rozwiązuje dwa problemy naraz – wydajność i bezpieczeństwo sieci.

Korzyści, które realnie zobaczysz:

• mniej szumu w sieci – broadcast zostaje w swoim VLAN, więc urządzenia mniej „przetwarzają tła”;
• lepsza separacja – goście w Wi‑Fi nie widzą Twoich komputerów i serwerów na warstwie 2;
• łatwiejsze zmiany – przenosisz pracownika między działami w konfiguracji portu, a nie kablem;
• czytelniejsza architektura – segmenty typu biuro, monitoring, VoIP, IoT dostają własne granice;
• prostsze egzekwowanie zasad – na routingu VLAN ustawiasz, kto i do czego ma dostęp.

Z mojego doświadczenia – gdy firma ma płaską sieć i nagle dochodzi monitoring IP, telefonia VoIP i Wi‑Fi gości, problemy zaczynają się szybko. VLAN pozwala od razu narzucić porządek. Najczęściej zaczynam od wydzielenia VLAN dla gości i IoT, bo to segmenty o innym profilu ryzyka i innym zapotrzebowaniu na dostęp.

Wskazówka: Jeśli masz mało czasu, zacznij od jednego VLAN dla gości oraz jednego VLAN dla urządzeń IoT. Od razu zyskasz separację, a resztę segmentacji zrobisz później bez rewolucji w kablach.

W jaki sposób VLAN poprawia bezpieczeństwo sieci?

VLAN poprawia bezpieczeństwo, bo ogranicza widoczność urządzeń i usług między segmentami oraz wymusza kontrolowany punkt komunikacji między VLAN-ami. Kiedy rozdzielisz sieć na VLAN, urządzenie w VLAN gościnnym nie „zobaczy” w warstwie 2 Twoich serwerów ani udziałów plików, więc odpada cała klasa prostych nadużyć.

Izolacja działa tu na poziomie domeny rozgłoszeniowej. Ataki i nadużycia, które często bazują na podsłuchu ruchu lokalnego lub na „odkrywaniu” zasobów, robią się trudniejsze, bo segment jest mniejszy i kontrolowany.

Bezpieczne praktyki, które łączą się z VLAN:

• separacja działów – księgowość, administracja i produkcja w oddzielnych VLAN;
• oddzielenie sieci gości – tylko internet, bez dostępu do zasobów lokalnych;
• strefa dla urządzeń IoT – kamery i czujniki bez dostępu do komputerów użytkowników;
• kontrola między VLAN – routing VLAN z regułami filtrowania i logowaniem;
• porządek na portach – wyłącz nieużywane porty, przypisz je do VLAN „parkingowego”.

Pamiętaj, że jeśli włączysz routing między VLAN-ami i dasz regułę „allow any”, to sam zdejmujesz sobie tę barierę. VLAN tworzy granice, ale Ty decydujesz, czy będą szczelne.

Na czym polega logiczny podział sieci bez zmiany okablowania?

Logiczny podział polega na tym, że zostawiasz te same przewody i te same przełączniki, a zmieniasz tylko mapę przynależności portów i ruchu do VLAN. To dlatego VLAN tak dobrze pasuje do biur, szkół i domów, gdzie okablowanie już istnieje i nikt nie chce kuć ścian.

Gdy wpięty komputer zmienia dział, nie musisz przepinać go do innej „fizycznej sieci”. Przypisujesz port przełącznika do innego VLAN albo zmieniasz regułę w kontrolerze sieci bezprzewodowej, jeśli to Wi‑Fi.

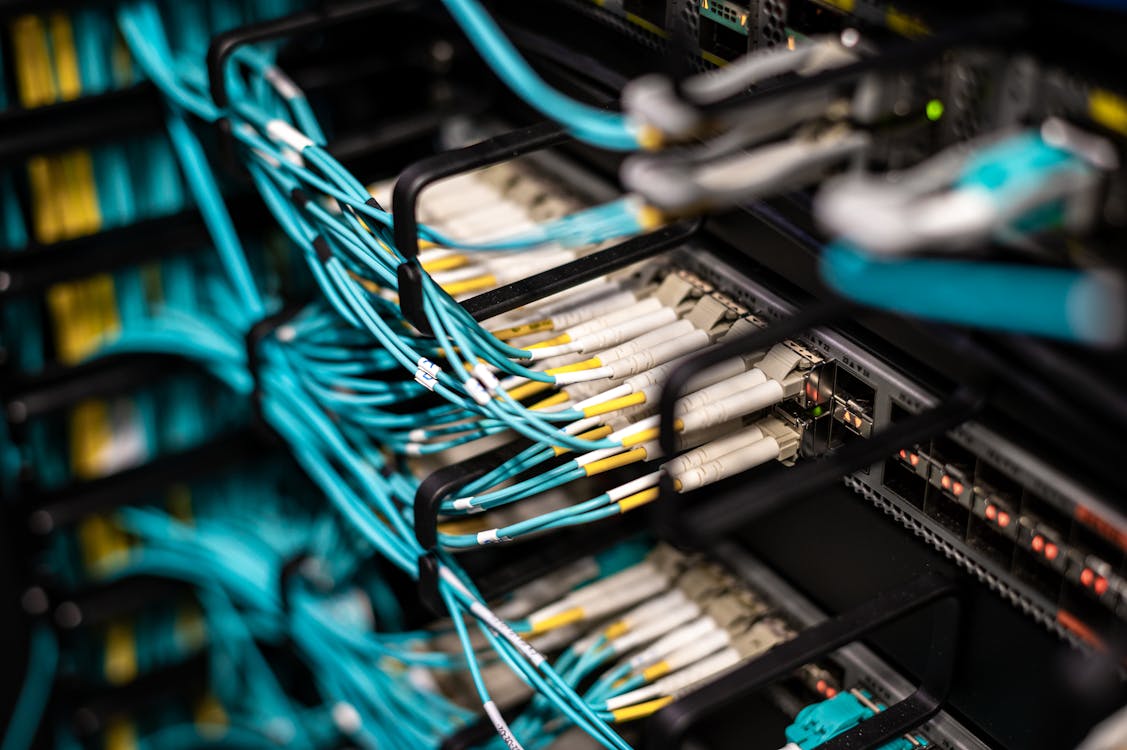

Jak to wygląda w praktyce w szafie sieciowej:

1. zrób plan segmentów – wypisz, jakie grupy mają być osobno, na przykład biuro, goście, IoT, serwery;
2. ustal numery VLAN – trzymaj spójny schemat, na przykład 10 biuro, 20 goście, 30 IoT;
3. utwórz VLAN na przełączniku zarządzalnym – dodaj VLAN ID w konfiguracji;
4. przypisz porty access – ustaw porty końcowe jako access w konkretnym VLAN;
5. ustaw trunk między przełącznikami – jeśli masz więcej niż jeden przełącznik, nieś wiele VLAN jednym łączem;
6. dodaj routing VLAN – skonfiguruj router lub przełącznik warstwy 3, jeśli segmenty mają się komunikować;
7. przetestuj komunikację – sprawdź ping i dostęp do usług zgodnie z założeniami.

Tu pojawia się też temat okablowania. VLAN nie wymaga zmian kabli, ale wymaga porządku w połączeniach między przełącznikami, bo trunk musi łączyć te same VLAN po obu stronach. Jeśli pomylisz dozwolone VLAN-y na trunku, część urządzeń nagle „zniknie” z sieci, mimo że link fizycznie świeci.

Jakie są podstawowe rodzaje VLAN i czym się różnią?

Podstawowe rodzaje VLAN różnią się tym, jak przełącznik przypisuje ruch do VLAN oraz czy ramki Ethernet niosą tag IEEE 802.1Q. Dla Ciebie to zwykle wybór między prostotą na brzegu sieci a elastycznością na łączach między urządzeniami.

Rodzaje VLAN, które spotkasz najczęściej:

• VLAN oparty na portach – przypisujesz port przełącznika do VLAN i każde urządzenie na tym porcie jest w tym segmencie;
• VLAN tagowany 802.1Q – ramki Ethernet mają tag z VLAN ID, więc jeden port może przenosić wiele VLAN;
• VLAN oparty na adresie MAC – przełącznik przypisuje VLAN na podstawie adresu MAC, rzadziej spotykane w małych sieciach;
• VLAN zarządzania – osobny VLAN do zarządzania przełącznikami i punktami dostępowymi;
• VLAN natywny – VLAN, który na trunku idzie bez tagu, zależnie od konfiguracji.

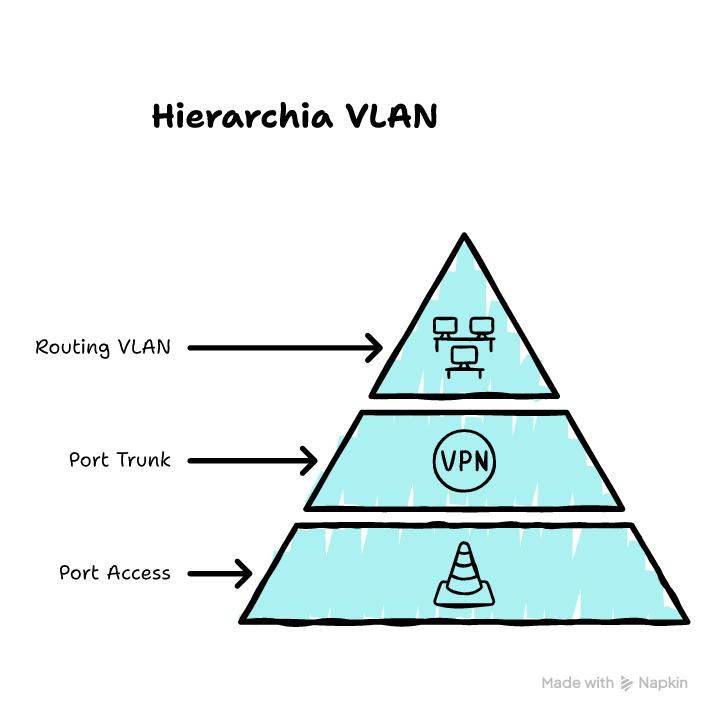

Porty też mają swoje „role” i warto to rozróżniać:

• port typu access – obsługuje jeden VLAN, ramki są zwykle nietagowane;
• port trunk – obsługuje wiele VLAN, ramki niosą tag 802.1Q;
• port hybrid – miesza ruch tagowany i nietagowany zależnie od VLAN, spotkasz go w części rozwiązań producentów.

Wskazówka: Ustal jeden schemat – na przykład access dla urządzeń końcowych, trunk dla połączeń między przełącznikami i do punktów dostępowych. Unikniesz sytuacji, że komputer dostaje tagowane ramki i nagle traci sieć.

Co oznacza tagowanie ramek i jak działa IEEE 802.1Q?

Tagowanie ramek Ethernet polega na dodaniu do ramki pola 802.1Q z numerem VLAN ID, aby przełączniki mogły rozróżniać ruch wielu VLAN na jednym łączu. To rozwiązanie sprawia, że między przełącznikami nie musisz ciągnąć osobnego kabla dla każdego VLAN.

W standardzie IEEE 802.1Q przełącznik „wkłada” tag do ramki, gdy wysyła ją przez port trunk, a potem „zdejmuje” tag, gdy wysyła ją na port access. Dzięki temu urządzenie końcowe zwykle nie musi wiedzieć nic o VLAN, bo dostaje zwykłe ramki Ethernet.

Jak czytać to praktycznie w sieci:

• trunk między przełącznikami – przenosi wiele VLAN i ramki są tagowane;
• access do komputera – przenosi jeden VLAN i ramki są nietagowane;
• punkty dostępowe Wi‑Fi – często dostają trunk, bo jeden punkt dostępowy obsługuje kilka sieci SSID mapowanych do różnych VLAN.

Najczęstsza awaria z 802.1Q wygląda banalnie – po jednej stronie trunk przepuszcza VLAN 20, a po drugiej już nie. Link działa, ale urządzenia w tym VLAN tracą łączność, więc zawsze sprawdzaj listę dozwolonych VLAN na obu końcach.

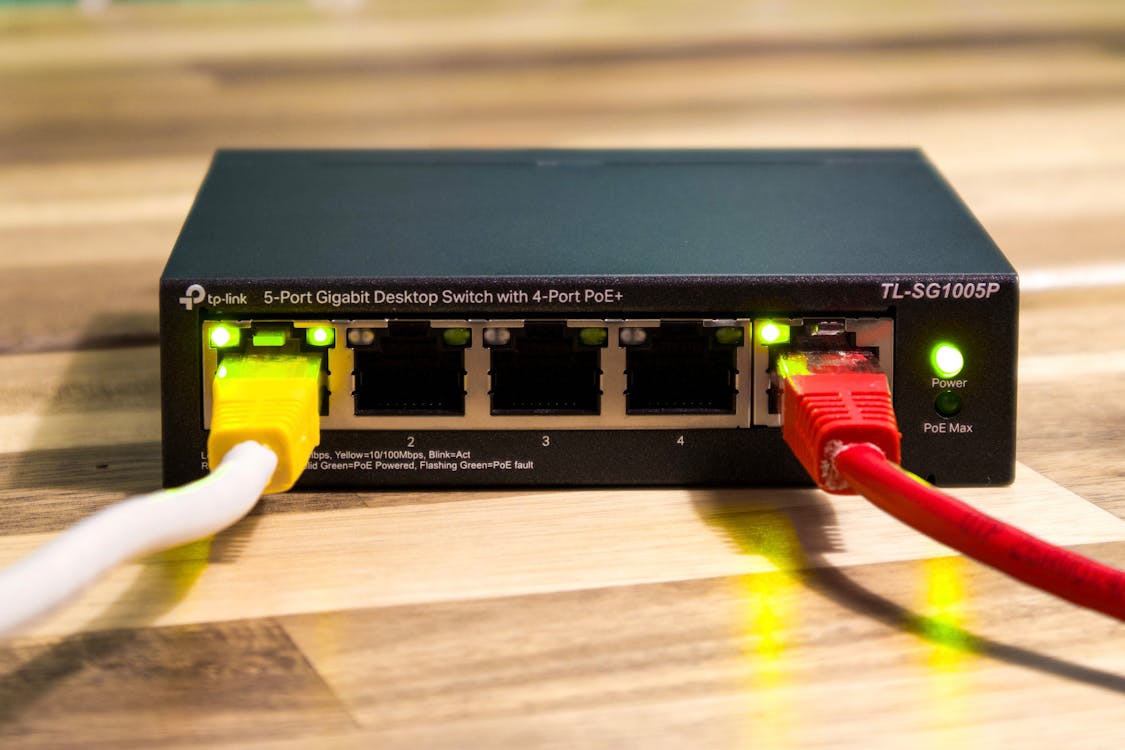

Jaki sprzęt jest potrzebny do VLAN i czego oczekiwać od przełącznika?

Do VLAN potrzebujesz przełącznika zarządzalnego, bo tylko on pozwala tworzyć VLAN ID, przypisywać porty access oraz zestawiać port trunk z 802.1Q. W domu czasem wystarczy jeden taki przełącznik, a w firmie zwykle dochodzi jeszcze urządzenie do routingu VLAN.

Sprzęt, który spotkasz w typowym wdrożeniu:

• przełącznik zarządzalny – konfiguracja VLAN, trunk, tablice MAC per VLAN;
• router – routing VLAN, czyli komunikacja między segmentami i reguły dostępu;
• przełącznik warstwy trzeciej – w wielu sieciach zastępuje router w roli routingu VLAN;
• punkty dostępowe Wi‑Fi – mapowanie SSID do VLAN, często z uplinkiem trunk;
• okablowanie – bez zmian, ale warto mieć porządek w patchpanelu i opis portów.

Na co patrzeć w funkcjach przełącznika, gdy planujesz VLAN:

• obsługa IEEE 802.1Q – bez tego trunk z tagami nie zadziała;
• liczba VLAN – im większa sieć, tym szybciej dojdziesz do limitów tanich modeli;
• funkcje ochronne – zabezpieczenia portów i kontrola ruchu rozgłoszeniowego;
• zarządzanie – wygodny interfejs, logi zdarzeń, kopie konfiguracji.

Jeśli masz przełącznik „niezarządzalny”, to w praktyce nie wdrożysz VLAN w sposób przewidywalny. Takie urządzenia nie dają Ci mechanizmów, które robią tu całą robotę.

Jak wyglądają typowe zastosowania VLAN w firmie i w domu?

Typowe zastosowania VLAN polegają na odseparowaniu grup użytkowników i typów urządzeń, żeby poprawić porządek, bezpieczeństwo sieci oraz kontrolę ruchu. Dobrze zaprojektowane VLAN potrafią też uprościć wsparcie techniczne, bo od razu wiesz, w jakim segmencie szukać problemu.

Jak możesz użyć VLAN w firmie?

W firmie VLAN zwykle mapują strukturę organizacyjną i usługi. Ja często widzę podział na biuro, serwery, VoIP, monitoring, goście i IoT, bo to segmenty o różnych potrzebach i ryzykach.

Przykładowy podział, który działa w wielu biurach:

• VLAN biurowy – komputery pracowników i drukarki;
• VLAN serwerów – serwery plików, domena, systemy kopii zapasowych;
• VLAN VoIP – telefony, bramki, centrale;
• VLAN monitoring – kamery, rejestratory, stacje podglądu;
• VLAN gości – tylko dostęp do internetu.

Jeśli dodasz routing VLAN z regułami, możesz dopuścić np. drukowanie z VLAN gościowego bez dawania dostępu do reszty zasobów. To daje Ci kontrolę zamiast podejścia „albo wszystko, albo nic”.

Jak możesz użyć VLAN w domu?

W domu VLAN ma sens, gdy masz dużo IoT, pracujesz zdalnie i chcesz odseparować urządzenia prywatne od gości. Dochodzi też temat kamer i rejestratora, które nie powinny mieć swobodnego dostępu do Twoich komputerów.

Prosty domowy scenariusz:

• VLAN prywatny – komputery, telefon, dysk sieciowy;
• VLAN IoT – telewizor, głośniki, czujniki, odkurzacz;
• VLAN gościnny – smartfony gości i ich laptopy;
• VLAN praca – sprzęt firmowy, jeśli polityka tego wymaga.

Tu zwykle krytyczny element to Wi‑Fi – punkt dostępowy musi umieć zmapować SSID do VLAN. Bez tego zrobisz VLAN na kablu, ale w powietrzu dalej będziesz mieć jeden wspólny segment. W praktyce najwięcej „wycieków” w domach bierze się z tego, że goście lądują w tym samym VLAN co zasoby prywatne.

Jak podejść do projektu VLAN, żeby nie wpaść w chaos konfiguracyjny?

Dobry projekt VLAN zaczyna się od prostego planu numeracji, jasnych granic między segmentami i opisu portów, bo wtedy nie gubisz się po miesiącu od wdrożenia. Znam to z pracy z większymi sieciami – bałagan w VLAN mści się później przy rozbudowie i przy awariach.

Najpierw podejmij decyzje, które ułatwią Ci utrzymanie:

• schemat VLAN ID – trzymaj konsekwencję, na przykład działy 10–19, usługi 20–29, goście 30;
• nazwa VLAN – wpisuj sensowne nazwy w konfiguracji przełączników;
• jedno miejsce routingu – zdecyduj, czy routing VLAN robi router czy przełącznik warstwy trzeciej.

Potem dopracuj porty, bo tam dzieją się pomyłki:

• opis portów – opisz porty w konfiguracji i na patchpanelu;
• VLAN parkingowy – wrzucaj nieużywane porty do VLAN bez dostępu i wyłącz je administracyjnie;
• lista dozwolonych VLAN na trunku – ogranicz VLAN-y na trunk do tych, które są potrzebne.

Ja zawsze zostawiam sobie prostą „kartę sieci” w pliku tekstowym – VLAN ID, przeznaczenie, gdzie jest routing i jakie są reguły między segmentami. To później oszczędza czas, gdy ktoś prosi o nową drukarkę albo kolejne SSID.

Jak sprawdzić, czy VLAN działa poprawnie i czy dobrze użyłeś porad?

VLAN działa poprawnie, gdy urządzenia w tym samym VLAN komunikują się bez problemu, a urządzenia w różnych VLAN nie mają łączności, dopóki nie włączysz jej na routingu VLAN. Nie zgaduj. Przetestuj to w kontrolowany sposób, bo większość błędów wynika z trunków, native VLAN i złego przypisania portów.

Testy, które dają szybki sygnał:

1. sprawdź adres IP i bramę – upewnij się, że urządzenie dostało adres z właściwej podsieci dla danego VLAN;
2. zrób ping w obrębie VLAN – pinguj urządzenie w tym samym VLAN, najlepiej takie na innym przełączniku;
3. zrób ping między VLAN – oczekuj braku odpowiedzi, dopóki nie skonfigurujesz routingu VLAN;
4. sprawdź tablicę MAC – na przełączniku zobacz, czy adres MAC urządzenia pojawia się w poprawnym VLAN;
5. przetestuj usługę – na przykład drukowanie lub dostęp do dysku sieciowego zgodnie z polityką.

Metryki i objawy, które warto obserwować po wdrożeniu:

• spadek broadcastów – na portach brzegowych powinno być ich mniej, gdy wcześniej sieć była płaska;
• mniej „losowych” rozłączeń – szczególnie w segmentach z VoIP i monitoringiem;
• czystsze reguły dostępu – łatwiej opisać, kto ma dostęp do czego, bo granice są wyraźne.

Prosty diagram decyzji, gdy coś nie działa:

Jeśli urządzenie nie ma sieci – sprawdź port access i VLAN przypisany do portu. Jeśli urządzenia w VLAN nie widzą się przez dwa przełączniki – sprawdź trunk i listę dozwolonych VLAN na obu końcach. Jeśli ruch między VLAN nie działa – sprawdź routing VLAN na routerze albo przełączniku warstwy trzeciej oraz reguły filtrowania.

Gdy utkniesz, wróć do podstaw – port access, trunk, VLAN ID i 802.1Q, bo tam leży większość przyczyn.

Podsumowanie

VLAN (Virtual Local Area Network) to sposób na podział jednej fizycznej sieci na kilka odseparowanych sieci logicznych w warstwie drugiej modelu OSI. Taki podział ogranicza domenę rozgłoszeniową, porządkuje ruch i ułatwia kontrolę dostępu. Tagowanie ramek Ethernet w standardzie IEEE 802.1Q pozwala przenosić wiele VLAN jednym łączem trunk, a porty access zwykle obsługują jeden VLAN bez tagu. Ruch między VLAN-ami wymaga routingu VLAN na routerze lub przełączniku warstwy trzeciej.

Jeśli chcesz szybko poprawić porządek i izolację w swojej sieci, wydziel VLAN dla gości i IoT, a potem dopiero rozbuduj segmentację.

FAQ

Q: Czy VLAN działa też w sieci bezprzewodowej Wi‑Fi?

A: Tak, ale punkt dostępowy lub kontroler musi mapować SSID do VLAN. Wtedy jedno Wi‑Fi może wystawiać kilka sieci, każdą w innym VLAN.

Q: Czy mogę mieć internet w VLAN gościnnym bez dostępu do sieci domowej?

A: Tak. Ustaw routing VLAN tak, aby VLAN gościnny miał wyjście do internetu, a reguły blokowały dostęp do podsieci prywatnej.

Q: Ile VLAN mogę utworzyć na jednym przełączniku?

A: Zależy od modelu. Teoretycznie VLAN ID ma zakres 1–4094, ale przełączniki mają limity konfiguracyjne i wydajnościowe.

Q: Czy VLAN spowalnia sieć?

A: Zwykle nie. VLAN często zmniejsza niepotrzebny broadcast. Narzut 802.1Q jest mały, a problemy wynikają częściej ze złej konfiguracji trunk.

Q: Czy mogę użyć VLAN bez routera?

A: Tak, jeśli nie potrzebujesz komunikacji między segmentami. Urządzenia w różnych VLAN będą odseparowane, a każdy VLAN działa jak osobna sieć lokalna.
